Как собрать электрический щиток

Продолжение темы как собрать электро щиток. На примере счетчик как будто стоит на улице. Электросети опломбировали его и автомат вводной.

Пришли провода в дом, 2 (220) или 4 (380). Силовые,фаза прицепляем к вводному автомату. Его электросети опломбируют (если нет на столбе). Контакты затягиваем очень хорошо. На фото вводной автомат справа (опломбировали электрики).

Ставим вводной автомат, не будем экономить. Проще в дальнейшем будет обслуживать. Не надо будет бегать на улицу. Все в вашем электрощите будет.

собрать электрический щиток своими руками

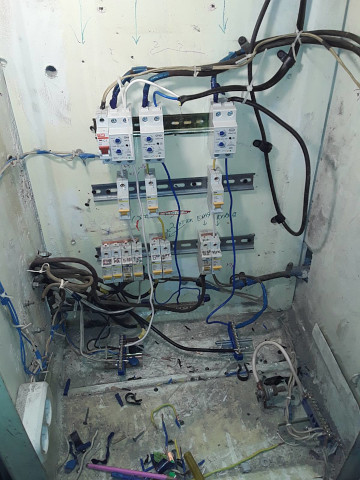

Для трех фаз. На фото ниже для одной фазы стрелки. Остальные фазы так же собираем в щитке. Расположение делаете как удобно электрику обслуживать.

Электрик Миасс

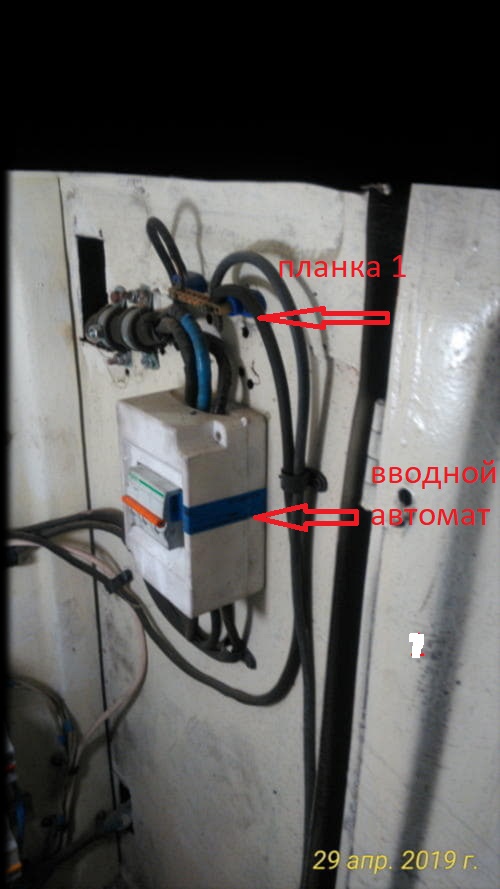

Для одной фазы все так же собирать электрический щит. Ставим планку 1, синего цвета на фото. Над вводным автоматом. Если длинна провода позволяет ее можно поставить где угодно, смотрите чтоб удобно было. Ставим планку 2 под автоматами и узо.

Привариваем болт 3 к ящику. К нему заземление с улицы привели. От болта к планке 3 ее нет на фото (надо поставить планку, удобней работать) прокидываем провод сечением в три раза больше основных проводов. На фото заземление прикручено к болту.

Миасс электрик

Либо заземление прикручиваем к болту.

Что получилось с нол рабочий:

Планка 1 ноль рабочий пришел с улицы и пошел на планку 2.

Планка 2 ноль рабочий пришел с первой планки и пошел на узо (ввод).

Расположение делаете как вам удобно. Планки куда хотите ставите.

электрик в Миассе вызвать

С узо ноль пошел на потребителя. С нулем все.

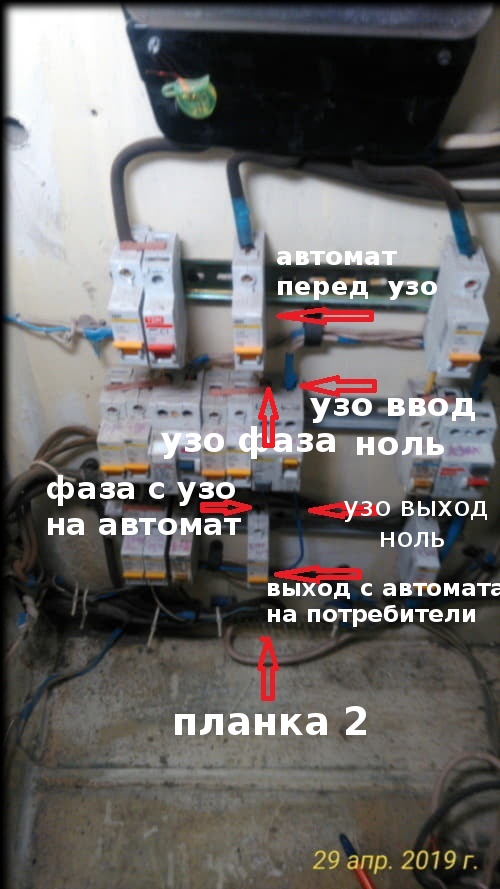

Соединяем фазу.

С вводного автомата фаза приходит на автомат с защитой от перенапряжения.

На фото простой автомат перед узо.

Ставим автомат с защитой. Не надо экономить, когда сгорят электроприборы жалеть будите. С автомата фаза пошла на узо. С узо фаза пошла на еще один автомат, перед потребителем. Если ставите не узо а диф.автомат. Автомат можно не ставить после узо. Считаю поставить надо узо. Диф.автомат, два в одном. Хуже работает думаю. Два в одном хуже. Автомат перед узо для того, если будет короткое замыкание у потребителя автомат отключится и узо не сгорит. Стоимость узо в разы больше автомата. Все с автомата провод пошел на потребителя. На узо есть обозначение, где фаза и ноль.

Заземление прикручиваем к болту иле к планке. Выше писал, соединить болт земля (сделать планку). На фото плохо видно. Правый нижний угол.

Соединяем болт заземления с планкой 1, проводом толстым. Чтоб убрать разность потенциалов.

Ставим выключатель и патрон для лампочки. Освещение ящика кидаем с вводного автомата.

делаем электрический щит своими руками.электрик Миасс

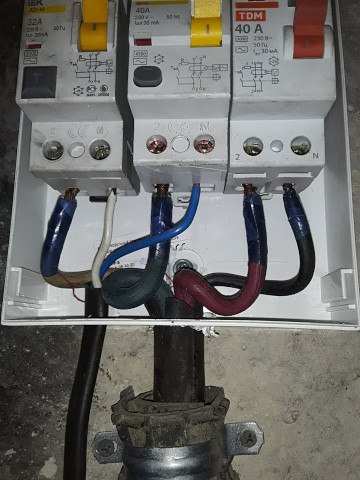

Рассказал для одной фазы, остальные две так же делаем. Зачем поставил три узо, чтоб не было танцев с бубнок. Когда вышибать будет электроприбор на землю. И напругу вышибет во всем доме. И искать проще что крякнуло. В целях экономии можно поставить одно трех фазное узо. Это на ваше усмотрение. Только узо должно быть на 30 миллиампер. Поставите сильно мощное, дом сгорит а узо не отключится. Узо ставится для защиты человека от поражения эл.током. С 30 миллиампер не чего человеку не будет. Все надо рассчитывать.

Так же узо надо считать по амперажу. Мощные узо ставят для противопожарной защиты, а не для защиты человека от поражения током. Все, щиток электро готов.

Когда соберете щиток. По мере присоединения проводов, подпишите автоматы маркером. Какой автомат на что. В дальнейшем возьмите лист бумаги приклейте его к дверке электро-щитка. И подпишите какой автомат на что.
